原颁布者:水电施工教材水电图纸普通包括了修建中的给排水、、能源电、照明电、弱电（普通包括网络IO电话IP电视TV）怎样去看呢？（须要知道）施工图纸为蓝图，首先咱们拿到图纸，有几份图纸呢？拿到图纸一共有（给排水，能源图，照明图，弱电图，定位图防雷图），看图纸第一步：看图纸下列的标示（为什么呢？）首先要知道你拿的是什么图纸，拿的是是哪一栋的图纸。

看图纸联合施工场地来看会比拟轻松。

看图纸第二步：联合系统图，图例首页说明（为什么呢？）每份图纸前面都有图例说明，首页说明先看首页图例说明1.记载插座装置高度，高度要求能否安保。

2.配电箱装置位置，负荷大小，性能能否正当。

3.空开大小能否适合，出线的包全管管径，电线的搭配正当否，电线与用电设搭配能否适合安保。

4.线管敷设模式，5避雷网能否合乎规范，钢筋搭接资料材质、规格看图第三步：看平面设置联合系统图，图例看1能否有相应的排水措施和用水设备,2管道是在哪转弯,在哪变径,在哪调配水点,配水点标高是多少。

3给水点和排水措施、用水设备室的搭配能否适合、正当、能否合乎规范，设计有没有洗衣机给水点，和排水地漏，地漏能否公用。

看图纸第一步：看图纸下标识（确定自己拿的图纸）第二步：找参照物，找到自己的位置第三步：看图例启动施工第四步：看平面图联合图例看。

第五步：安

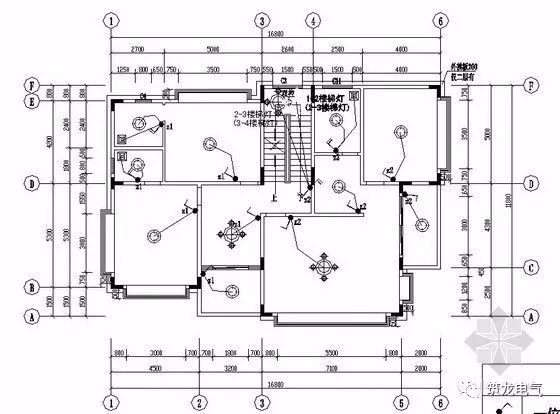

求一张室内水电装置布线图

室内水电装置布线图：布线图：PCB的导电布线图，用来发生照片原版，可以任何比例制造，但普通为3:1或4:1。

修建水电装置图纸怎样看?

首先要看图纸它蕴含了哪些内容做到对整套图纸的大抵了解，整套图纸包括封皮和目录和设计说明和系统图和照明平面图和若电平面图以及管井详图。

设计说明必定要细心看一个字一个字的细读争取背上去，记不住的话就记在一个本子上。
