看水施图的时刻必定要将平面图和系统图对着看,这样才知道管道是在什么中央转弯,在什么中央变径,在什么中央调配水点,配水点标高是多少,而且在看给水的时刻要看看有没有相应的排水措施和用水设备,再思考给水点和排水措施、用水设备搭配能否正当，如有设计有洗衣机给水点，普通状况下给水点标高距实现低空1.1m（详细看设计），再看有没有洗衣机的排水地漏，是不是公用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置能否正当，插座安保高度、安保措施有没有。

看水施图必定要有很强的空间平面感，要到达觉得自己就站在房间里，在跟着管道走。

看水电图还要联合土建看，看结构梁的大小，预埋套管大小能否正当，修建标高是多少，水电设备装置后房间经常使用高度有没有影响。

房间尺寸，墙身尺寸，筏板厚度，找平层厚度，保温属内保温还是外保温，保温层厚度，内外墙装璜层厚度，当这些数据都有了之后能力准确的启动预埋、预留、制造加工。

一下是水电装置图纸中经常出现符号的含意SC:钢管PC: PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电眼帘PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(前线):A项(黄) B项(绿)C项(红) KV: (电压)千伏BV:散线MEB:总等电位LEB:部分等电位线路敷设模式代号PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 线路明敷部位代号LM—沿屋架或屋架上弦敷设 ZM——沿柱敷设QM——沿墙敷设 PL——沿天棚敷设线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA——暗设在低空或地板内PNA—暗设在不能进入的吊顶内照明灯具装置模式代号： D——吸顶式 L——链吊式G——管吊式 B——壁装式R——嵌入式BR—墙壁内装置配电线路的标注方法：a——b(c×d)e——f其中：a--回路编号 b--导线型号 c--导线根数 d--导线截面e--敷设模式及穿管管径 f--敷设部位灯具吸顶装置标注方法：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡装置高度，mf--装置模式L--光源种类，白炽灯或荧光灯电气设计施工图中罕用线路敷设模式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在低空内SCE：吊顶内敷设,要穿金属管 一，导线穿管示意SC-焊接钢管 MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管 CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽 RC-镀锌钢管二，导线敷设模式的示意DB-直埋TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索BE-沿屋架，梁 WE-沿墙明敷灯具装置模式的示意 CS-链吊 DS-管吊 W-墙壁装置 C-吸顶R-嵌入 S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 间接埋设：DB 电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC 沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或低空下敷设：FC

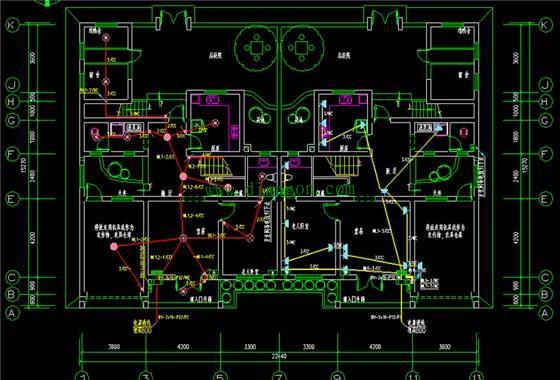

修建水电装置图纸怎样看?

首先要看图纸它蕴含了哪些内容做到对整套图纸的大抵了解，整套图纸包括封皮和目录和设计说明和系统图和照明平面图和若电平面图以及管井详图。

设计说明必定要细心看一个字一个字的细读争取背上去，记不住的话就记在一个本子上。

家装水电施工图纸子怎样看？？？知道的话通知我下

水施工图：水路安顿图。

电施工图：电路安顿图、开关安顿图、天花安顿图。
