1、要看图纸蕴含哪些内容，做到对整套图纸的大抵了解，包括封皮、目录、设计说明、系统图、照明平面图、弱电平面图、管井详图。

2、看目录，记住每一项内容有几页，例如设计说明一设计说明二对应的图号是电施说1电施说2；这样就可以相熟的把图纸前后对照。

3、看设计说明，设计说明要细心看，一个字一个字细读，争取背上去，记不住的就记在本子上，经常看，由于咱们须要的很少数据如电线电缆规格型号，预埋线管的规格型号，管道敷设模式都在说明里了。

4、看系统图，系统图是整个供电系统的详解，供电模式、配电箱配电柜性能、电表的性能、入户线性能等等都在系统图例，系统图要从返回后，从总到分一一弄明确，问题的就问，不耻下问的精气必定要发挥。

5、看强弱电平面图，其实这个是最便捷的，家装外面只是用到这一块，这个就是从户箱开局，一一回路看，包括照明、插座、网络插座、有线电视插座几局部内容，多看几个户型就都会了。

6、照管井详图，这块重要相关到的是电缆分支的做法，如T接，穿刺等。

电工施工图怎样看

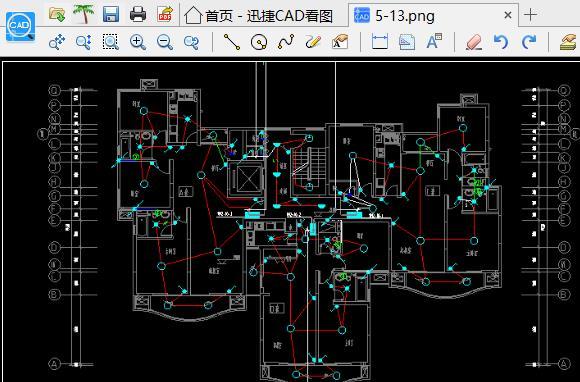

这张图是修建水电装置平面图：1、一根电线管里须要穿几根线，图纸上标的都有。

2、两根线穿一根管是不标的。

3、穿三根线的就在管子上标///（三个斜杠）4根线的就标4个斜杠。

比如下开关的管子要穿3根线，就在管子上标3斜杠///。

从左到右剖析如下：左边3个日光灯，下开关的是4根线，一根前线，3根日光灯管理线。

零线在灯头盒专用。

3个灯是一个开关管理一个灯，/旁边4就示意4根线，两零线两灯线，穿3根线，零线专用，两边一根管子，是从隔壁房间里引上来的电源，这根管子穿2根线，也就是电源线。

办公室4个日光灯，从图上看，门边上的开关是个单开的，也就是说这4个灯是一个开关管理。

管子上/上写个4，示意是要穿4根线，这个是错的。

最多穿3根，一路电源和一根日光灯的管理线，零线专用。

可以自己确定。

另外一间办公室，外面是配电箱，电源是从门边的开关盒里引上去的，4个日光灯一个开关管理。

倡导两间办公室两个日光灯做一个开关管理就可以。

要从开关盒引4根线，到灯头。

一火一零两根灯线。

这个图也是错的。

办公室到值班室这根管子管穿两根线，一路电源，值班室4个日光灯，图纸上要求一个开关管理，可以把它改成一个开关管理两个灯。

下开关的管子穿3根线，假设4个灯要区分管理，就穿5根线。

怎样看懂水电装置的图纸

我教你。

首先是电气图纸，拿到图纸后线从图纸说明看起。

---而后看图例说明（就是平面图中代表设施的符号，什么符号代表说明设施）---而后看平面图，看线管、电箱。

（看平面图时你会想，管子用多大的，什么资料的，外面穿的什么线，几平方的。

。

。

。

）---这个时刻就要看系统图了，找到你所看的平面图的主电源配电箱，看编号，而后在系统图中找到他，系统图会通知你这个箱子是多大负荷、用什么样的断路器、包括几个回路、每个回路用什么资料以及多大的线管用什么样的模式敷设、线管里穿几平方、什么型号的电线。

。

。

。

先了解设计说明---->再看图例说明---->看平面图---->zai kan xitong tu budong le jia wo
