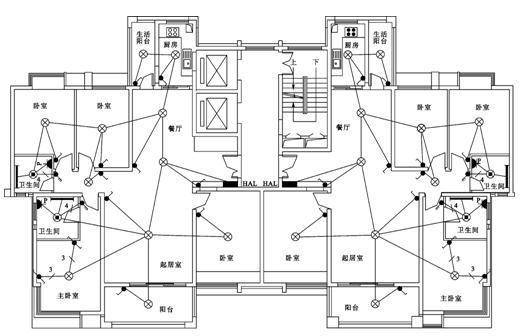

这张图是修建水电装置平面图：1、一根电线管里须要穿几根线，图纸上标的都有。

2、两根线穿一根管是不标的。

3、穿三根线的就在管子上标///（三个斜杠）4根线的就标4个斜杠。

比如下开关的管子要穿3根线，就在管子上标3斜杠///。

从左到右剖析如下：左边3个日光灯，下开关的是4根线，一根前线，3根日光灯管理线。

零线在灯头盒专用。

3个灯是一个开关管理一个灯，/旁边4就示意4根线，两零线两灯线，穿3根线，零线专用，两边一根管子，是从隔壁房间里引上来的电源，这根管子穿2根线，也就是电源线。

办公室4个日光灯，从图上看，门边上的开关是个单开的，也就是说这4个灯是一个开关管理。

管子上/上写个4，示意是要穿4根线，这个是错的。

最多穿3根，一路电源和一根日光灯的管理线，零线专用。

可以自己确定。

另外一间办公室，外面是配电箱，电源是从门边的开关盒里引下来的，4个日光灯一个开关管理。

倡导两间办公室两个日光灯做一个开关管理就可以。

要从开关盒引4根线，到灯头。

一火一零两根灯线。

这个图也是错的。

办公室到值班室这根管子管穿两根线，一路电源，值班室4个日光灯，图纸上要求一个开关管理，可以把它改成一个开关管理两个灯。

下开关的管子穿3根线，假设4个灯要区分管理，就穿5根线。

怎样看懂水电装置的图纸

我教你。

首先是电气图纸，拿到图纸后线从图纸说明看起。

---而后看图例说明（就是平面图中代表设施的符号，什么符号代表说明设施）---而后看平面图，看线管、电箱。

（看平面图时你会想，管子用多大的，什么资料的，外面穿的什么线，几平方的。

。

。

。

）---这个时刻就要看系统图了，找到你所看的平面图的主电源配电箱，看编号，而后在系统图中找到他，系统图会通知你这个箱子是多大负荷、用什么样的断路器、包含几个回路、每个回路用什么资料以及多大的线管用什么样的模式敷设、线管里穿几平方、什么型号的电线。

。

。

。

先了解设计说明---->再看图例说明---->看平面图---->zai kan xitong tu budong le jia wo

求一份完整的家装CAD水电施工图纸，自装，参考一下，十分感谢！

水电施工图不是独自存在的，整个房子的家装施工图给套你参考了，水路依靠在平面安顿图上，电路则是依据顶面灯位来走线的
